全站儀自動控制單元-“地鐵盒子”
數據更精準，安裝更簡單
地鐵盒子(ZC/TCU-R2)是專門針對全站儀地鐵自動化監測研發的通訊模塊，它直接取代了原有的地鐵自動化監測要用到的電源模塊、4G通訊模塊、全站儀Y型線以及配電柜，把這些設備整合在一個模塊內。使得外業安裝更加簡單、高效，無需進行復雜的設置即可完成現場安裝!
地鐵盒子外觀如下圖所示，表面的貼膜可能會有改變，以實際發貨為準!
硬件使用說明

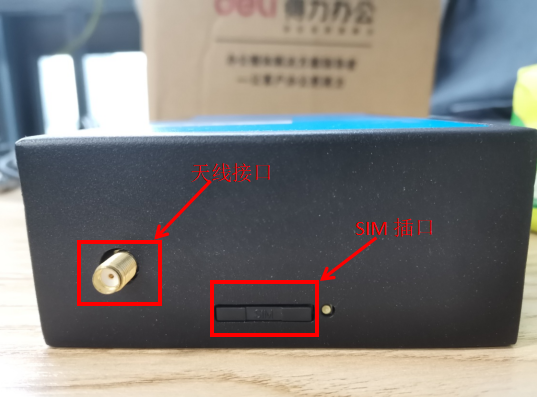

1)插入手機卡或者物聯網卡
在地鐵盒子連接天線插口，旁邊有一個移動通訊卡槽，可支持手機卡和物聯網卡。使用移動通訊首先需按一下卡槽旁邊的黃色按鈕，就可以打開卡槽，然后放入手機卡或者物聯網卡即可(注意芯片面朝上)

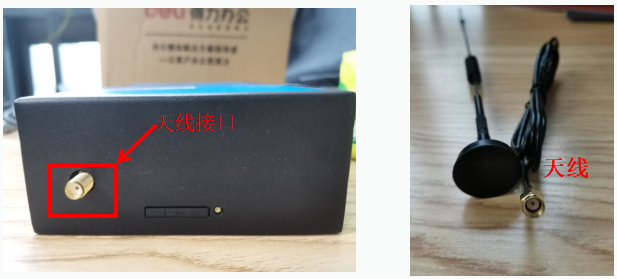

2)接上天線
將天線一端連接，連接到地鐵盒子上，便完成硬件接線工作

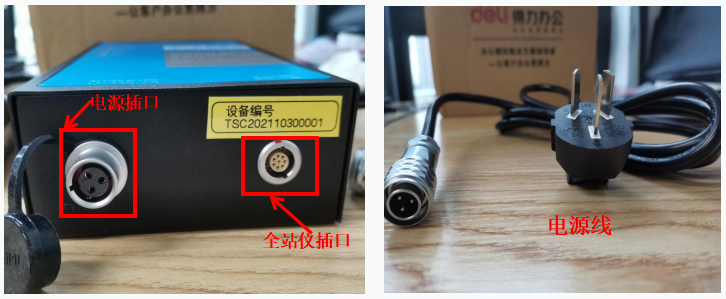

3)接入電源
先將電源線的一端連接到地鐵盒子的電源插口，電源線另一端插入220V電源(AC176V ~ AC240V)，便完成地鐵盒子的供電準備。

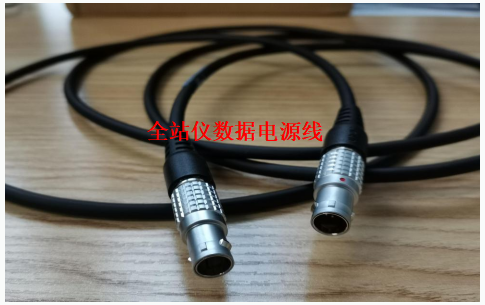

4)連接全站儀
全站儀數據電源線兩端都是通用的(可互換)，一端用于連接地鐵盒子的全站儀端口，另一端用于連接全站儀，包括TM30、TM50、TM60以及TS系列的全站儀，都可以通過全站儀數據電源線連接到地鐵盒子。

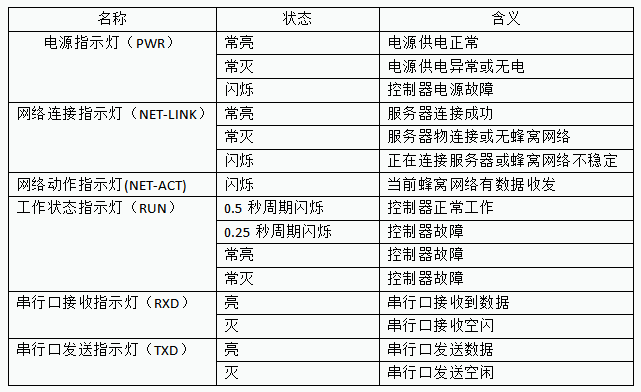

5)地鐵盒子指示燈說明
軟件使用說明
地鐵盒子供電及接線都完成后，需要通知通訊程序后臺編程人員把地鐵盒子增加進數據庫(只需要將地鐵盒子的機身號報給技術人員即可)，并按照實際需要，分配到指定的用戶名賬號下。
若采用GeoMoS+地鐵盒子通訊或者AMP(單機版)+地鐵盒子通訊，則需要在客戶的服務器上，安裝NetworkTunnel軟件(通訊軟件)，若是采用AMP(云服務器版)+地鐵盒子通訊，則用戶無需安裝通訊軟件(通訊軟件會安裝在AMP的云服務器上)。
