橋梁沉降觀測點的布置需遵循全面反映結構變形、確保觀測精度、便于長期保護的原則，結合橋梁類型、結構特點及地質條件進行科學布設。以下是具體布置方案及注意事項：
一、觀測點布置原則
1、全面性與代表性
觀測點需覆蓋橋梁關鍵部位（如承臺、墩身、橋臺、梁體），確保能反映整體沉降特征。
橋墩：沿縱、橫軸線布設在外邊緣或墩面上，墩高>14m時設2個觀測點，≤14m時設1個；墩底高出地面或常水位0.5m，立尺困難時可移至頂帽。
橋臺：臺頂（臺帽及背墻頂）設不少于4個點，兩側及背墻兩側各1個。
涵洞：進出口兩側帽石或涵體各設1個點，頂中心增設沉降板。
特殊結構：懸索橋按主跨8分點布設，斜拉橋按主跨4分點及邊跨跨中布設，主跨>500m時增設測點。
2、穩定性與抗干擾性
觀測點應埋設在結構穩定、抗噪聲干擾強的位置，避免因施工或環境因素破壞。
埋設材料：直徑≥12mm鋼筋，埋入深度≥12cm，外端90°彎鉤并稍離墻體，便于置尺測量。
3、閉合水準路線
按國家二等水準精度要求形成閉合或附合路線，確保數據可校核。例如，測點1-4構成第一個閉合環，測點3-6構成第二個閉合環。
二、布置步驟
1、設計文件審核
根據設計規范編寫沉降觀測設計書，明確測點數量、位置及觀測頻率，經審核后按設計圖選點布設。
2、鉆孔與埋設
使用比觀測點底部直徑大1-2號的鉆頭鉆孔，清除雜物后用免釘膠或膠類灌孔，旋轉放入觀測點并涂抹膠固定。
3、標志與保護
設置測點標志牌和保護裝置（如防護罩），防止膠未固化前被破壞。
三、注意事項
1、儀器與精度要求
水準儀：精度不低于DS1級，配合高精度銦鋼尺或錳鋼尺。

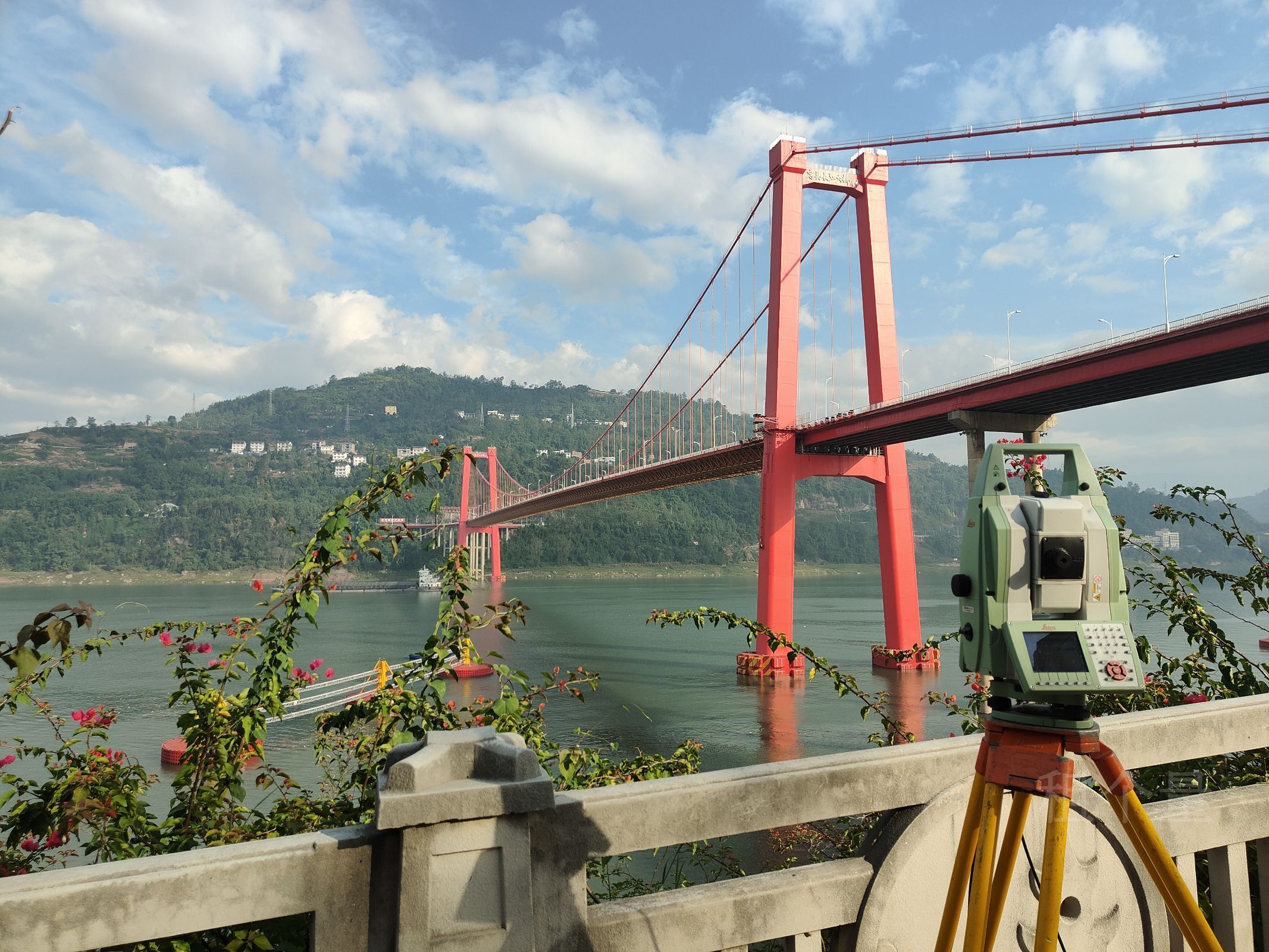

全站儀/GPS：全站儀適用于大型橋梁高精度觀測；GPS自動化程度高，但需定期校核數據。
靜力水準儀：壓差式（量程1000-3000mm，精度0.015%FS）或磁致伸縮式（精度±0.1mm，分辨率0.01mm）適用于高程變化監測。
2、觀測頻率與周期
施工期：每周至少1次，梁體徐變變形需從預應力張拉開始至無砟軌道鋪設前系統觀測。
運營期：重要路段每年1次，一般路段2年1次；汛期前后（5月、10月）各1次。
異常情況：發現沉降異常時立即加密觀測，并報告相關部門。
3、環境與操作規范
五定原則：基準點、工作基點、觀測點位穩定；儀器設備穩定；觀測人員固定；環境條件一致；觀測路線、鏡位、程序和方法固定。
校核要求：前后視距≤30m，視距差≤1.5m；沉降點相對于后視點高差容差≤1.0mm。
避讓遮擋：點位上方立尺距離內無遮擋物，如有則調整測點高度或位置。
4、數據處理與分析
原始記錄：每次觀測后檢查數據準確性，調整高差閉合差，推算各點高程并填入統一表格。
沉降量計算：本次沉降量=本次高程-上次高程；累積沉降量需記錄觀測日期及荷載情況。
曲線繪制：以時間t為橫軸，沉降量s為縱軸繪制關系曲線；以荷載為縱軸，時間為橫軸繪制荷載-沉降曲線，分析沉降趨勢。
5、安全與保護
觀測點埋設后需檢查膠固化情況，防止人為破壞。
汛期或極端天氣后需立即復測，確保數據連續性。
